(ロールスノコ)エンドキャップ

ロールスノコ
エンドキャップ
裏面
完成

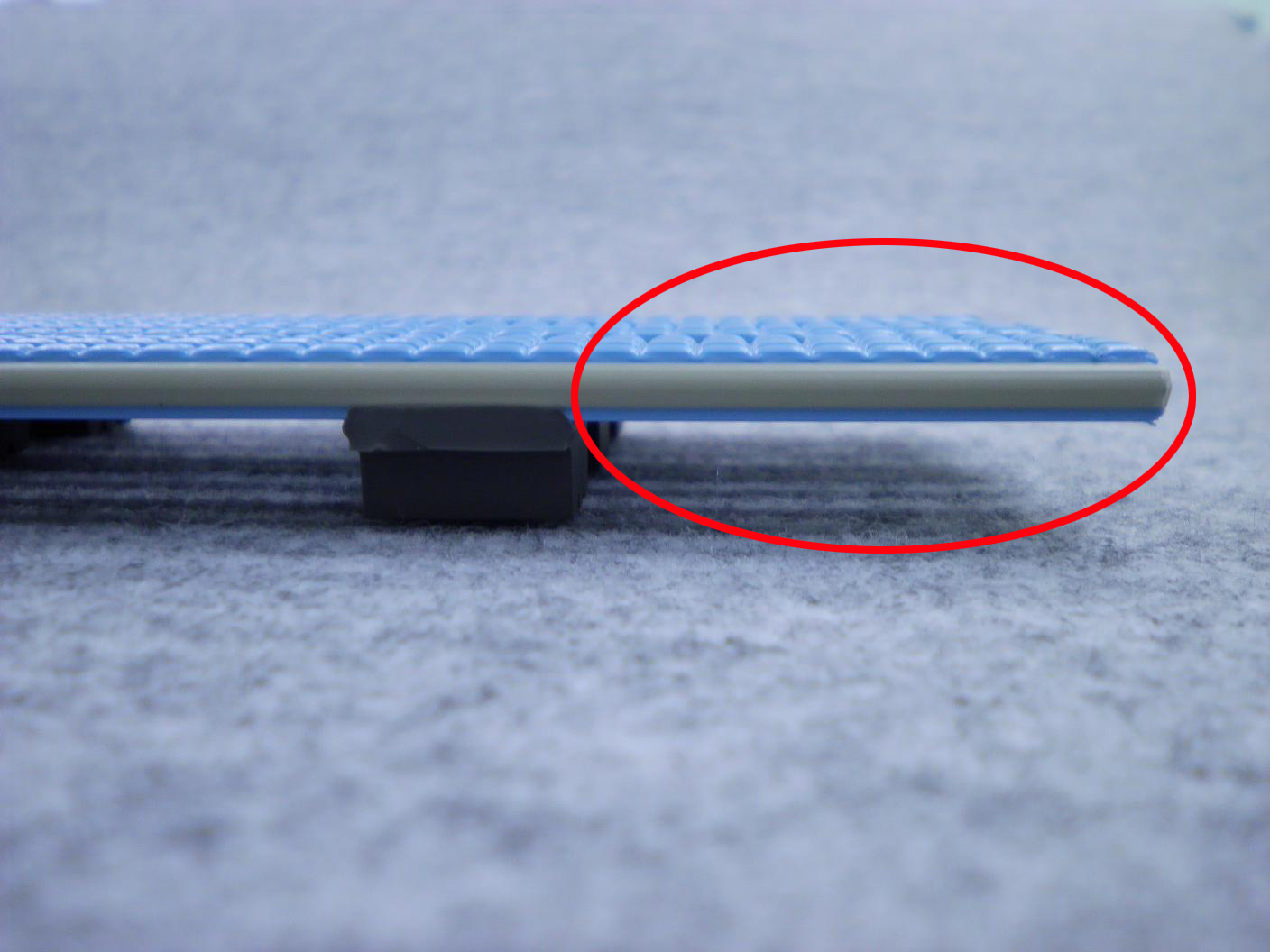

(1)敷き込み施工時に
横幅をカットし、端部が
宙に浮いてしまう場合は

(2)エンドキャップを
使用ください

(3)バー端部に エンドキャップ
を装着します

(4)エンドキャップの使用に より
設置時の安定感が 保てます

(ステップロール)曲線タイプ施工方法

曲線裏側

曲線部分
アール
縮める

(1)曲線タイプ 裏面
上部が通常
下部が曲線

(2)下部のアップ画像です
曲線部分を縮めます

(3)縮めた側を内側にします
※蛇腹の部分を伸ばさない

(4)必ず曲線の縮めた部分
を内側に入れて下さい

(ステップロール)長さ調整用ジョイント

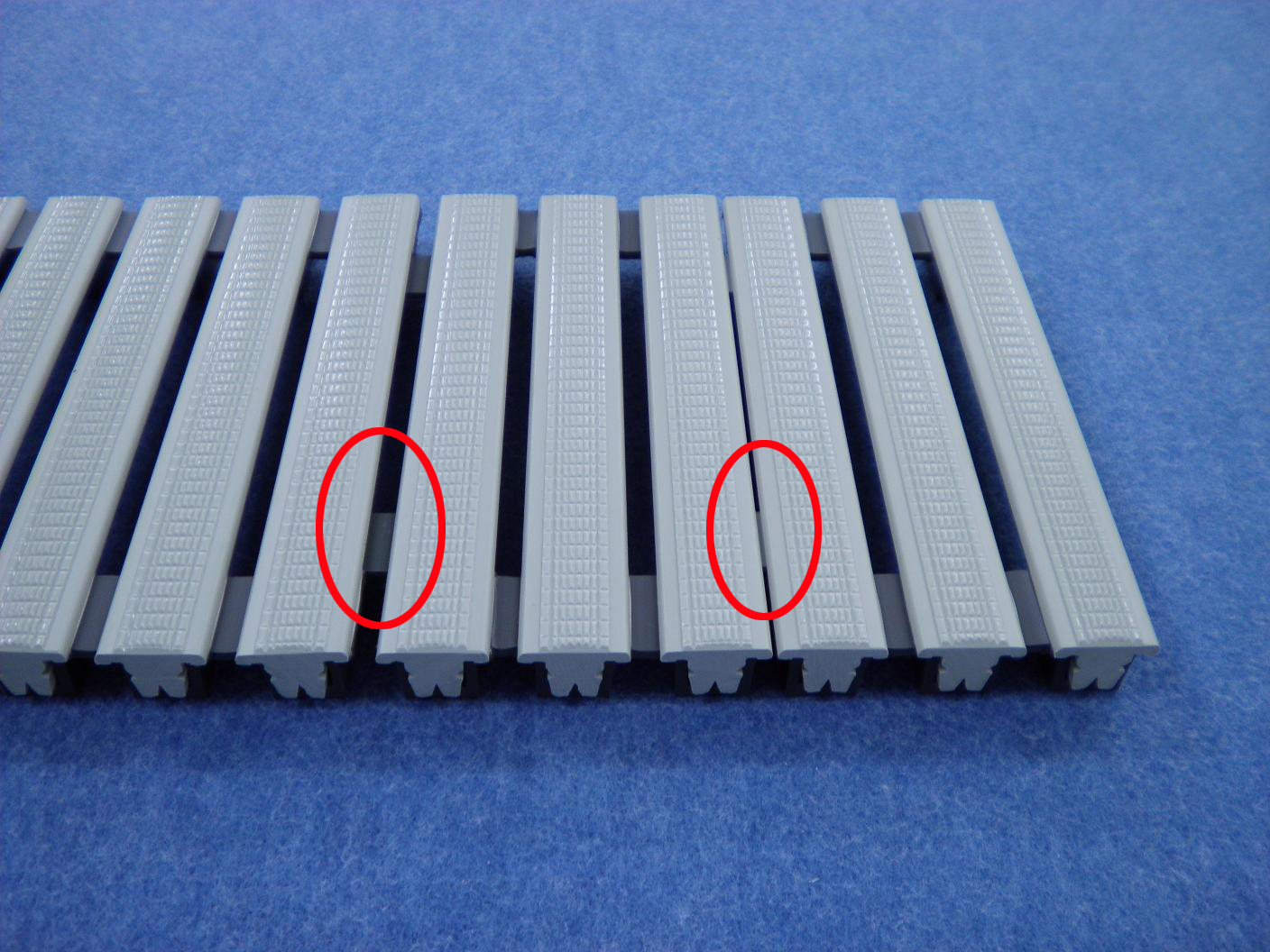

隙間が開いている

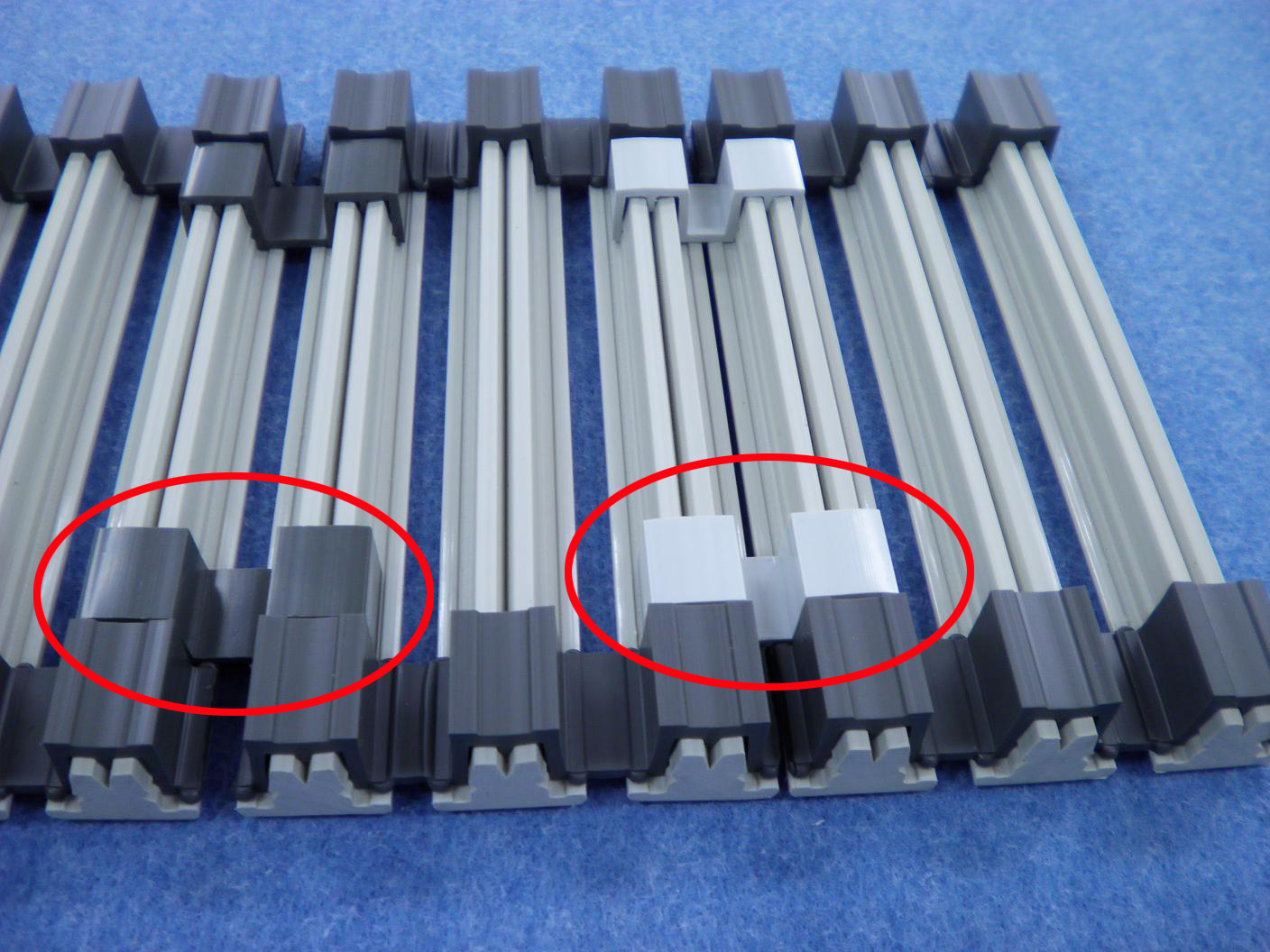

ジョイント部材
裏面
表面
(1)敷き込み時の端部の
長さを調整する場合は

(2)ピッチ幅の違う2種の
ジョイントを
使い分けてください

(3)2種のジョイントで
本体どうしを
つなぎ合わせることにより

(4)長さの調整が
できます
